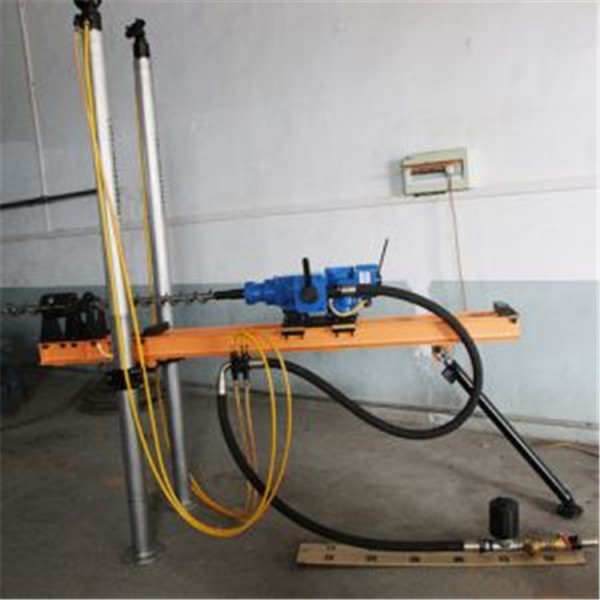

ZQJ-160/4.3氣動架柱式鉆機是專門為、濃度高且井下不易使用電源的巷道設計，該機為氣缸頂緊，帶有正反轉，由氣馬達帶動齒條來進給和后退，大大降低了工人的勞動強度。該機主要用在鉆探測地質構造煤層探水探、孔、煤層注水孔和卸放壓力孔。
|
序號 |
基本性能參數 |
單位 |
項目 |
|||
|
1 |
工作氣壓 |
MPa |
0.4 |
0.5 |
0.63 |
|
|
2 |
額定轉矩 |
N.m |
130 |
160 |
170 |
|
|
3 |
額定轉速 |
r/min |
240 |
260 |
280 |
|
|
4 |
額定功率 |
kW |
3.2 |
4.3 |
4.9 |
|
|
5 |
負荷轉矩 |
N.m |
150 |
190 |
240 |
|
|
6 |
負荷耗氣量 |
m3/min |
5 |
6.5 |
7.5 |
|
|
7 |
空載轉速 |
r/min |
800 |
840 |
880 |
|
|
8 |
1/2空載轉速 |
r/min |
400 |
420 |
440 |
|
|
9 |
鉆尾尺寸 |
mm |
18x18 |
|||
|
10 |
推進力 |
kN |
5 |
|||
|
11 |
導軌推進行程 |
mm |
1200 |
|||
|
12 |
工作高度 |
mm |
2500 |
|||
|
13 |
工作高度 |
mm |
1000 |
|||
|
14 |
噪聲 |
聲功率級 |
dB(A) |
120 |
||
|
聲壓級 |
dB(A) |
110 |
||||
|
15 |
主機重 |
kg |
68 |
|||
|
16 |
架柱機重 |
kg |
150 |
|||
