 臺灣通嘉開關電源驅動芯片LD5523NGL-M具有集成 BNI/BNO 和保護功能的反激式多模式 PWM 控制器，為提高效率性能，LD5523NGL-M 集成了多模式 PWM 控制器，該控制器由用于輕載條件的準諧振 (QR) PWM 控制和用于重載條件的連續導通模式 (CCM) 組成。而且，QR控制器不僅提升了系統性能，還帶來了更差的EMI能力，而LD5523NGL-M的頻率交換功能可以降低SMPS的EMI輻射，幫助電源電路設計人員簡單處理EMI濾波器，節省幾個元件和發展時間。

LD5523NGL-M 采用 SOT-26 封裝，包括全面的保護功能，如過載保護 (OLP)、過壓保護 (OVP)、輸出短路保護 (OSCP) 和內部過溫保護 (OTP)。此外，可編程的降壓輸入/輸出和大容量電容。 OVP 保護是內置的。



特征

具有準諧振 + CCM 操作的次級側反饋控制

低啟動電流 (<1mA)

0.285mA 輕載超低工作電流

具有逐周期電流限制的電流模式控制

綠色模式控制

UVLO（欠壓鎖定）

CS 引腳上的 LEB（前沿消隱）

VCC OVP（過壓保護）

FB 引腳上的 OVP / UVP

BNI/BNO，Bulk cap。 FB 引腳上的 OVP

OLP（過載保護）

CS 引腳上的外部 OTP（過溫保護）

內部 OTP（過溫保護）

SDSP（二級二極管短路保護）

柵極源極/漏極能力：220mA/-350mA @ 輸出引腳，帶 33nF 電容器。



應用

開關式 AC/DC 適配器

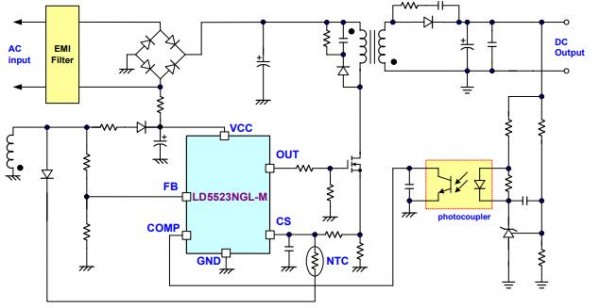

電路圖
