本高溫烘房適用于脫水蔬菜、顆粒飼料、椰蓉、有機顏料、合成橡膠、丙烯纖維、藥品、藥材、小木制品、塑料制品、電子元器件老化、固化、中藥材，中藥飲片的烘干。
二、主要技術參數
1.工作溫度：室溫～100℃
2.升溫速度：室溫至85℃；＜30分鐘
3.風機功率：3Kw2臺
4. 總功率： 15Kw
5.工作室尺寸：8700*4000*2500（長*寬*高）（風道放置在房間內部左右各占用200mm,共400mm）
6.外形尺寸：8850*4150*2575（長*寬*高）（不含凸出部分）
7.蒸汽工作壓力：0.4～0.6Mpa
8.電源：380V 50HZ
9.熱交換器面積：80㎡
10.溫度均勻度：±3℃（無負載情況下實測）
11.運行方式：溫度可調，恒定運行
12.散熱器分兩組，接兩組管道，方便維修保養
13.蒸汽壓力由調壓閥、手動閥門、電磁閥控制
14.高溫烘房加裝LED溫濕度顯示，可以遠距離觀察房內溫度
15.高溫烘房四周加裝防撞護欄，高度500MM
16.設備具備排濕功能，可以通過濕度值與時間控制排濕風機。
三、特點簡述：
1.本干燥烘房以蒸氣為熱源，板材采用75雙面彩鋼板制作。
2.烘房內制作左右出風口，使溫度更均勻。
3.烘房采用熱風循環方式，風機將循環風吹給熱交換器，由熱交換器加熱后吹過物料，將物料中水分帶走，如此循環，起到干燥目的。
4.為方便試品進出工作室，采用落地式箱體結構。落地式庫板拼裝結構，可以最大化減少設備后期的搬遷，擴張導致的浪費。
5.組成：加熱、風道循環、照明、排風、中央控制柜等部分組成。
6.采用高性能的雙面彩鋼巖棉庫板，耐火級別A級，安全環保，高效保溫，大大降低設備的能損，同時達到節能的功效。保溫厚度75mm。
7.保溫庫板采用1.0mm彩鋼板、內部用3.0mm厚鋼管焊接、鋁合金加固，確保保溫庫板在不變形、不燃燒。
8.控制系統中關鍵元器件均采用原裝進口產品，相比國產儀表而言，更保證性能穩定可靠。
9.安全的輸出保護電器，保護試件和試驗系統的安全，完善的保護措施，系統安全可靠。
10.人性化的軟件操作界面，易學易用，自動或手動產生試驗報表。

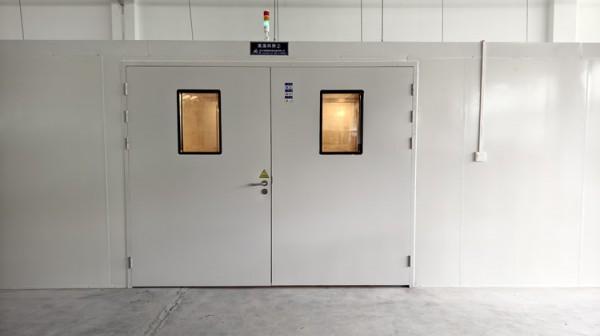

11.房體大門：一扇。采用雙開門結構，充分考慮樣品車進出方便，防反鎖，確保從里面能順利開啟。試驗箱的大門密封采用硅橡膠條，耐高溫，抗老化，密封性能良好。
12.房體觀察窗：為便于觀察箱內試品的情況，觀察窗材料均為多層鋼化玻璃構成的中空玻璃（230*300mm），與業界傳統的普通玻璃相比，多層鋼化玻璃不僅堅實安全，同時可以防止表面起霧，隨時全方位保持清晰的觀測箱內的狀況。
13.照明裝置：房內設置有4盞40W／220V防潮、防爆照明燈，防護等級滿足IP65，防爆等級符合GB3836-2000《爆炸性氣體環境用電氣設備》標準?？墒謩又苯娱_關控制，避開箱體中部樣品區。
四、制作技術要求
1、房體內外采用凈化彩鋼板板制作表面平整。
2、房體保溫層內充填優質硅酸鋁纖維棉，保溫性能良好，表面溫度不得超過環境溫度10℃。
3、房體對流壁為可調式，通過調整對流壁的通風間隙大小使箱內溫度均勻，箱內空載溫度均勻性為3℃。
5、房體加熱方式為蒸汽加熱，蒸汽加熱采用不銹鋼蒸汽散熱器。
4、房體熱風循環采用耐高溫軸流風機，數量為2臺，風機功率為3kw，安裝在在房體頂部。
7、房體頂部裝置排濕口2個，并安裝功率為370w排濕風機兩臺，補充進風口一只，使箱內空氣干燥凈化。
8、烘箱配置電氣控制柜一只，安裝在箱體的一側。
五、控制系統：
1. 10寸高清彩色觸摸屏，真彩6.5萬色，分辨率800*480，核心控制器為PLC, 使用壽命長、抗干擾能力強、控制精確度高，數據處理速度快，多種信號組合繼電器（晶體管）輸出，信號可進行邏輯（NOT,AND,OR,NOR,XOR）
2.儀表自帶報警嗡鳴器，可自由設定報警時是否延時輸出，延時多久，是否停機、嗡鳴器是否報警、是否跳出報警界面、是否輸出外部報警點等功能；輸入輸出點硬件故障時移點備用功能；溫度運行上、下限報警，超溫、過載等自動報警
3.控制器能實時顯示當前運行的狀態如：設定值、實時值、運行時間、組數段數、循環次數等主要工藝參數，統計數據；各種控制參數可任意設置
4.實時顯示溫度PV/SP曲線；并且可以查詢歷史曲線
5.功率控制：采用美格爾三相固態過零觸發調功技術，控制可靠、無噪聲、無電網污染。
6.主要電器組件：采用“施耐德”或“正泰”斷路器、漏電保護器、交流接觸器、熱繼電器設備。
7.系統運行方式：程序運行方式，恒定運行方式。溫度控制準確，精度高。由于采用了獨特的風道系統設計及電控系統，能保持整個房間溫度高度均勻性，大大高于同類產品。
8.系統保護功能齊全，能確保安全長期穩定無故障運行。
9.結構設計合理，配套產品和功能元器件能夠適應長期、 穩定、安全、可靠的生產需求。能夠滿足用戶為從事上述用途的加工生產要求，且使用、操作、維修方便，使用壽命長，造型美觀，有良好的用戶界面，使用戶的操作和監測都更加簡單和直觀。
六、房體材料：
房體采用采用高性能雙面彩鋼巖棉保溫庫板拼裝而成，板材厚度75mm，彩鋼板厚度1.0mm，整個庫體采用鋼架結構，鋁型材等固定支撐，庫頂無需其它輔助措施就能直接在庫頂作業，方便設備維護檢修，庫體內外用鋁型材、方管、不銹鋼板包邊；接合處打密封玻璃膠，有效保證房間的密封性與美觀性。設備安裝單開門，門根據現場實際情況現場制作。（房體材料的燃燒性能符合《建筑材料燃燒性能分級》A級的規定，
七、安全保護系統：
1.本設備應滿足國家電工安全標準，布線規范，各接線埠均有明確標況，無裸露。
2.工作室與各電源絕對絕緣，電阻大于2MΩ，無積存靜電。
3.完善的安全保護功能（如下），報警時自動關閉老化房電源。
1）可靠的接地保護裝置
2）漏電/斷路保護
3）鼓風電機超載保護
4）超溫保護
5）相序保護
