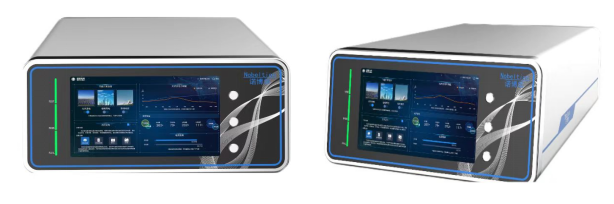

安規綜合分析儀 NBX24系列
產品簡介
安規分析儀采用觸控屏設計，操作簡便，顯示直觀；功能電路高度集成，實現模塊化和故障自我診斷功能，售后便捷；該產品功能完備，精度業內最高，更符合標準和法規要求；測試數據本機存儲，可通過WiFi通訊和手機APP導出。由于測試運行功率、低壓啟動和動態泄漏等項目時，被測品需要不同的電壓運行中測試，所以通常需要配置諾博信公司變頻電源配合測試。諾博信公司安規分析儀還內置主流變頻電源的通訊協議，用戶也可以直接使用已有其他電源。
產品優勢
(1) 功能齊全：可根據需求自行選擇。
(2) 高精度：安規項目測試精度1%，功率類測試精度0.2%；
(3) 速度快：切換速度小于0.1S，具有并行測試功能（標配：接地+耐壓，其他可選配）。
(4) 寬量程：絕緣電阻測試電壓3000V（可選6000V），測試范圍達100GΩ；
(5) 更合規：耐壓容量125VA（5KV/25mA）或500VA（5KV/100mA）；泄漏電流內置6種人體網絡；
(6) 獨創實用功能：雙鍵模式啟動，可快捷切換測試組；支持輸出電壓緩升功能，滿足燈具或開關電源等特殊測試需求。
(7) 信息化：測試數據本機存儲，可實時導出；直接連接條碼掃描儀，具備遠程升級和遠程診斷功能。
(8) 更安全：全面的保護功能；
(9) 易操作使用：索引式設置界面，使用便捷；幫助信息豐富，方便培訓上崗；具備管理員和測試員兩種模式；采用糾錯式接插件，無需安裝調試。
(10) 易維護：排故簡單快捷，解決售后難題；故障自診功能。
規格選型：
|
型號/功能
|
交流耐壓 測試
|
直流耐壓 測試
|
絕緣電阻測試
|
接地電阻 測試
|
泄漏電流測試
|
功率 測試
|
低壓啟動測試
|
并行測試
|
內置電源
|
|
NBX2436H
臺式三合一
|
5KV/100mA
|
6KV/10mA
|
3KV/100GΩ
|
無
|
無
|
無
|
無
|
無
|
無
|
|
NBX2438H
臺式四合一
|
5KV/100mA
|
6KV/10mA
|
3KV/100GΩ
|
32A/600mΩ
|
無
|
無
|
無
|
無
|
無
|
|
NBX2440H
臺式五合一
|
5KV/25mA
|
無
|
3KV/100GΩ
|
32A/600mΩ
|
300V/12mA
|
300V/30A
|
有
|
無
|
無
|
|
NBX2480H
臺式八合一
|
5KV/100mA
|
6KV/10mA
|
3KV/100GΩ
|
32A/600mΩ
|
300V/12mA
|
300V/30A
|
有
|
標配： 接地+耐壓
|
無
|
技術參數：
|
產品名稱
|
安規綜合分析儀
|
||||||
|
產品型號
|
NBX24系列
|
||||||
|
項目
|
技術技標
|
范圍
|
分辨率
|
精度
|
|||
|
交流耐壓測試
|
輸出電壓
|
300~5000VAC
|
1V
|
±(1%示數+5V)
|
|||
|
輸出頻率
|
50/60Hz
|
||||||
|
擊穿電流
|
0~25.00mA或0~100.00mA（短時間200mA峰值）
|
0.001mA/0.01mA
|
±(1% + 0.002mA)
|
||||
|
緩升時間
|
0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
緩降時間
|
0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
測試時間
|
0.5～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
電流補償
|
0～24.999 mA或0～99.999 mA
|
0.001mA/0.01mA
|
|||||
|
電弧偵測
|
0～25 mA或0～100.00mA
|
0.01mA
|
±5%
|
||||
|
直流耐壓測試
|
輸出電壓
|
300~6000VDC
|
1V
|
±(1%示數+5V)
|
|||
|
擊穿電流
|
0～9.999mA
|
0.001mA
|
±(1% + 0.002mA)
|
||||
|
緩升時間
|
0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
緩降時間
|
0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
測試時間
|
0.5～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
絕緣電阻測試
|
輸出電壓
|
300~3000V
|
1V
|
±(1%示數+5V)
|
|||
|
絕緣電阻
|
0.5M~100GΩ
|
0.01M/0.1M/1M/10M/100M/1G
|
0.60M~9.99M
±(1%示數+0.03M)
10.0MΩ~99.9MΩ
±(3%示數+0.3M)
100MΩ~9999MΩ
±(5%示數+3M)
10.0GΩ~100GΩ
±(15%示數+ 0.8G)
|
||||
|
緩升時間
|
0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
緩降時間
|
0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
測試時間
|
0.5～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
延遲時間
|
0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
接地電阻測試
|
輸出電流
|
1.0～32.0A（選配42A）
|
0.1A
|
±(1%示數+0.2A)
|
|||
|
輸出頻率
|
50/60Hz
|
||||||
|
接地電阻
|
10～600.0mΩ（電壓不超12V）
|
0.1 mΩ
|
±(1%示數+2.0mΩ)
|
||||
|
電阻補償
|
0～600.0mΩ
|
0.1 mΩ
|
±(1%示數+2.0mΩ)
|
||||
|
測試時間
|
0.5～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
泄漏電流測試
|
輸出電壓
|
30.0～300.0V
|
0.1V
|
±(0.2%示數+0.5V)
|
|||
|
輸出電流
|
16.000A
|
0.001A
|
±(0.2% + 0.01A)
|
||||
|
泄漏電流
|
0.0050～12.000mA
|
0.0001/0.001 mA
|
±(1% + 3uA)
|
||||
|
測試時間
|
1.0～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
人體網絡
|
6種
|
||||||
|
電流補償
|
0.0050～12.000mA
|
0.0001/0.001 mA
|
±(1% + 3uA)
|
||||
|
功率
測試
|
電壓
|
30.0～300.0V
|
0.1V
|
±(0.2%示數+0.5V)
|
|||
|
電流
|
30.000A
|
0.001A
|
±(0.2% + 0.01A)
|
||||
|
功率
|
9KW或3KW或5-6KW或10K（由內置電源決定）
|
0.1W/1W
|
±(0.3% + 4.0W)
|
||||
|
測試時間
|
0.5～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
低壓啟動測試
|
電壓
|
30.0～300.0V
|
0.1V
|
±(0.2%示數+0.5V)
|
|||
|
電流
|
30.000A
|
0.001A
|
±(0.2% + 0.01A)
|
||||
|
功率
|
9KW或3KW或5KW或10K（由內置電源決定）
|
0.1W/1W
|
±(0.3% + 4.0W)
|
||||
|
測試時間
|
0.5～999.9s
|
0.1s
|
±(1% + 0.1s)
|
||||
|
并行 測試
|
標配
|
接地+耐壓
|
|||||
|
選配
|
接地+功率，耐壓+功率，接地+耐壓+功率
|
||||||
|
供電
種類
|
內置電源
|
根據規格選配
|
|||||
|
外置電源
|
選配
|
||||||
|
控制與接口
|
PLC開關量
|
合格、不合格、測試中
|
|||||
|
RS232
|
標配
|
||||||
|
WiFi功能
|
標配
|
||||||
|
USB
|
無
|
||||||
|
LAN網口
|
無
|
||||||
|
隨機
附件
|
名稱
|
單位
|
數量
|
備注
|
|||
|
產品說明書
|
本
|
1
|
|||||
|
腳踏開關
|
套
|
1
|
已裝機
|
||||
|
報警燈
|
套
|
1
|
已裝機
|
||||
|
電源線
|
根
|
1
|
|||||
|
測試治具
|
套
|
1
|
已裝機
|
||||
|
合格證
|
本
|
1
|
|||||
|
內置點檢工裝
|
套
|
1
|
選配
|
||||
