    船用對夾式蝶形止回閥
    點擊圖片查看大圖
    產 品: 瀏覽次數:641船用對夾式蝶形止回閥
    品 牌: 上海業竟閥門
    單 價: 面議
    最小起訂量: 1 個
    供貨總量: 9999 個
    發貨期限: 自買家付款之日起 7 天內發貨
    更新日期: 2022-09-02 16:17  有效期至:長期有效
      詢價
    詳細信息

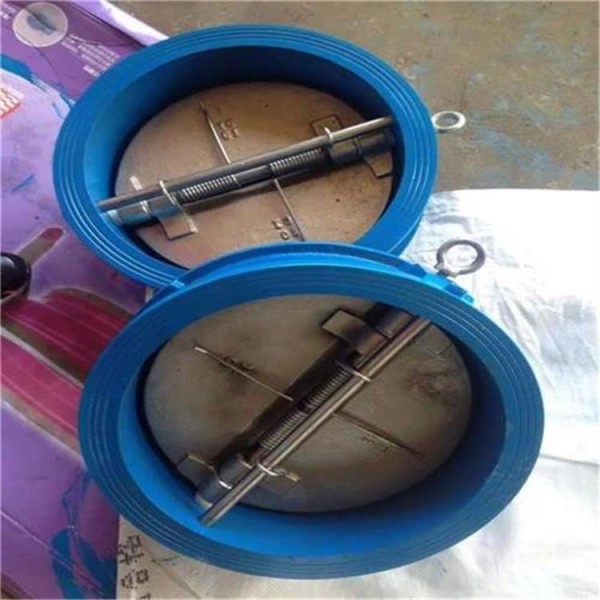

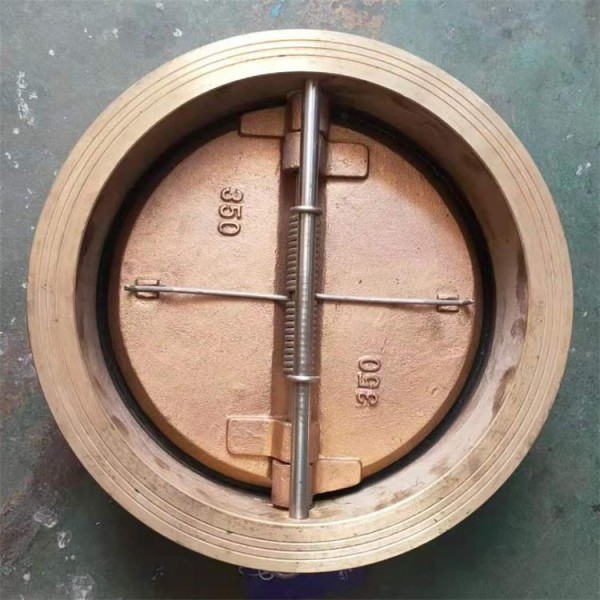

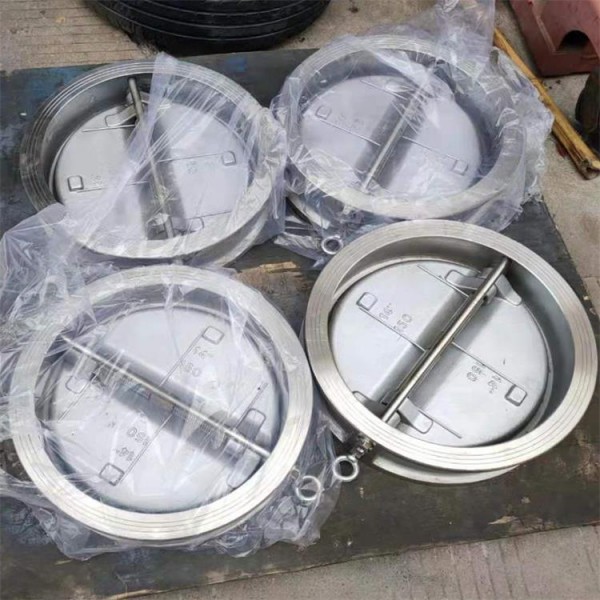

     船用對夾式蝶形止回閥DH77X-16

    公稱壓力:1.0、1.6MPa

    試驗壓力:殼體1.5、2.4Mpa

              密封1.1、1.76MPa

    公稱通徑:DN50-DN700

    適用介質:淡水、污水、空氣、蒸汽、

    食品、藥品、各種油類、酸類等

    適用溫度:-15~150℃

    對夾蝶式止回閥是指依靠介質本身流動而自動開、閉閥瓣,

    用來防止介質倒流的閥門,又稱逆止閥、單向閥、逆流閥、

    和背壓閥。

    止回閥屬于一種自動閥門,其主要作用是防止介質倒流、

    防止泵及驅動電動機反轉,以及容器介質的泄放。

    止回閥還可用于給其中的壓力可能升至超過系統壓的

    輔助系統提供補給的管路上。

    止回閥主要可分為旋啟式止回閥(依重心旋轉)與

    升降式止回閥(沿軸線移動)。

    這種類型的閥門的作用是只允許介質向一個方向流動,

    而且阻止方向流動。

    通常這種閥門是自動工作的,在一個方向流動的流體壓力作用下,

    閥瓣打開;流體反方向流動時,由流體壓力和閥瓣的自重合閥瓣

    作用于閥座,從而切斷流動。

    工作原理:

    本閥門在使用過程中,介質按圖示箭頭方向流動。

    當介質按規定方向流動時,閥瓣受介質力的作用,被開啟;

    介質逆流時,因閥瓣自重和閥瓣受介質反向力的作用,

    使閥瓣與閥座的密封面密合而關閉,達到阻止介質逆流的目的。

    閥體及閥瓣的密封面采用不銹鋼堆焊。

    本閥門的結構長度按GB12221-1989的規定,法蘭連接尺寸按

    JB/T79-1994的規定。

    材質分類

    閥體:鑄鐵體、碳鋼體、不銹鋼

    閥板:304、316、316L、鋁青銅

    閥座:三元乙丙橡膠、丁晴橡膠

    墊圈:聚四氟乙烯

    產品特點:

    1:對夾蝶式止回閥的閥瓣呈圓盤狀,繞閥座通道的轉軸作

    旋轉運動,因閥內通道成流線形,流動阻力比升蝶式止回閥小,

    適用于低流速和流動不常變化的大口徑場合,但不宜用于脈動流,

    其密封性能不及升降式。

    2:蝶式止回閥分單瓣式、雙瓣式和多半式三種,這三種形式主要

    按閥門口徑來分,目的是為了防止介質停止流動或倒流時,

    減弱水力沖擊。

    3:對夾蝶式止回閥瓣沿著閥體垂直中心線滑動的止回閥,

    內螺紋止回閥只能安裝在水平管道上,在高壓小口徑

    止回閥上閥瓣可采用圓球。

    4:蝶式止回閥的閥體形狀與截止閥一樣(可與截止閥通用),

    因此它的流體阻力系數較大。其結構與截止閥相似,閥體和

    閥瓣與截止閥相同。

    5:閥瓣上部和閥蓋下部加工有導向套簡,閥瓣導向簡可在閥盞

    導向簡內自由升降,當介質順流時,閥瓣靠介質推力開啟,

    當介質停流時,閥瓣靠自垂降落在閥座上,起阻止介質逆流作用。

    6:直通式蝶式止回閥介質進出口通道方向與閥座通道方向垂直;

    立式升降式止回閥,其介質進出口通道方向與閥座通道方向相同,

    其流動阻力較直通式小。

    7:對夾蝶式止回閥:閥瓣圍繞閥座內的銷軸旋轉的止回閥。

    碟式止回閥結構簡單,只能安裝在水平管道上,密封性較好。

    8:對夾蝶式止回閥:閥瓣沿著閥體中心線滑動的閥門。

    管道式止回閥是新出現的一種閥門,它的體積小,重量較輕,

    加工工藝性好,是止回閥發展方向之一。但流體阻力系數比

    旋啟式止回閥略大。

    9:壓緊式止回閥:這種閥門是做為鍋爐給水和蒸汽切斷用閥,

    它具有升降式止回閥和截止閥或角閥的綜合機能。

    此外,還有—些不適用于泵出口安裝的止回閥,如底閥、彈簧式,

    Y型等止回閥。
