1：超薄型法蘭球閥YQ41F
型號：YQ41F
公稱壓力：1.6、2.5、4.0、6.4Mpa
公稱通徑：DN15-DN150
適用介質：水、油品、蒸氣、硝酸類、醋酸類
強度試驗壓力：2.4、3.8、6.0、9.6Mpa
低壓氣密封試驗壓力：0.6MPa
高壓密封試驗壓力：2.0、3.0、4.8、7.6Mpa
連接形式：法蘭
主要材質：不銹鋼304
2：船用不銹鋼絲扣球閥
型號：Q11F-16P
型式：一片、二片、三片式
公稱壓力：6.3Mpa
公稱通徑：DN6-DN100
使用壓力：7Mpa(120℃以下之水/油/瓦斯），
0.6Mpa(飽和蒸汽）
試驗壓力（水）：閥體9.5Mpa，閥座7Mpa
連接形式：法蘭
主要材質：不銹鋼304
3：船用不銹鋼法蘭球閥
型號：Q41F
公稱壓力：1.6、2.5、4.0MPa
公稱通徑：DN15-DN200
適用介質：硝酸
工作溫度：t≤150℃
連接形式：法蘭
主要材質：不銹鋼

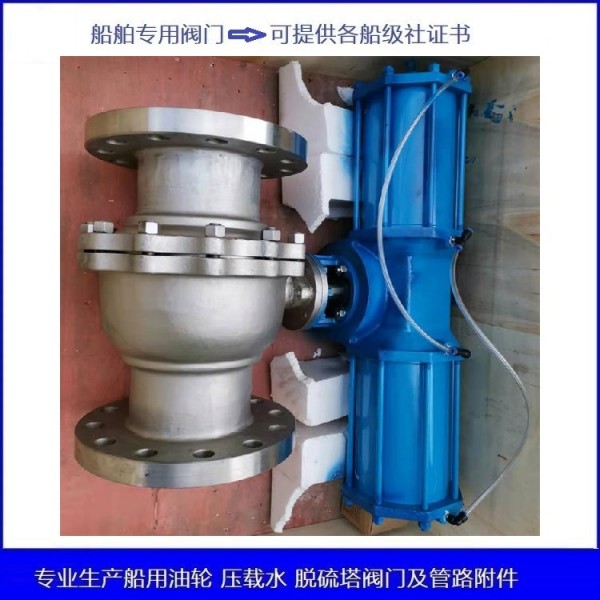

4：船用氣動球閥
型號：Q641F/H-16/25/40
公稱壓力：1.6、2.5、4.0MPa
公稱通徑：DN50-DN1200
適用介質：水、油品、蒸氣、硝酸類、醋酸類
適用溫度：-40~200℃
驅動方式：氣動
連接形式：法蘭
主要材質：閥體為WCB、304、316；閥桿、球體為416、
304、316；密封圈為不銹鋼，填料為四氟或柔性石墨
5：船用電動球閥
型號：Q941F-10/16
公稱壓力：1.0、1.6、2.5、4.0MPa
實驗壓力：殼體2.4MPa，密封1.76MPa
公稱通徑：DN15-DN200
適用介質：水、蒸汽
適用溫度：t≤300℃
驅動方式：電動
連接形式：法蘭
主要材質：壓鑄鋁
6：船用襯氟球閥
型號：Q41F4/F46
公稱壓力：1.0、1.6MPa
適用壓力：殼體1.5、2.4MPa，密封1.1、1.76MPa
公稱通徑：DN15-DN250
適用介質：鹽酸、硫酸、氫氟酸、硝酸、有機酸
適用溫度：-30~160℃
連接形式：法蘭
主要材質：灰鑄鐵、鑄鋼、不秀耐酸鑄鋼
7：船用三通法蘭球閥
型號：Q44F-C/P
型式：三通
公稱壓力：1.6、2.5、4.0MPa
公稱通徑：DN15-DN250
適用介質：水、蒸汽、油品
連接形式：法蘭
主要材質：不銹鋼
8：船用手動高壓球閥
型號：CB/T3191-1992
型式：A、B、C、D型
公稱壓力：6.4/10.0/16.0/20.0/32.0MPa
公稱通徑：DN10-DN80
適用介質：空氣、二氧化碳、液壓油
連接形式：螺紋、法蘭
主要材質：介質是二氧化碳時，球閥的閥體、接頭、球體和
閥桿的材料為QAl9-2；介質是空氣、液壓油或其他介質時，
球閥的閥體、接頭、法蘭的材料為鋼35，
球體、閥桿的材料為2Cr13，密封環(huán)材料為尼龍66
