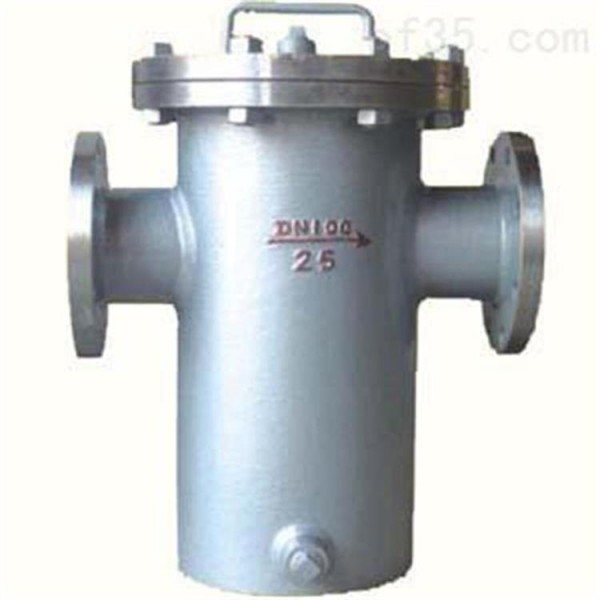

船用法蘭連接高低接管籃式過濾器
型號：SBL型
型式：平底式、封頭式
工作壓力：1.0~50.0MPa
公稱通徑：平底式DN25-DN300
封頭式DN200-DN500
適用介質：水、油、氣
主要材質：WCB、CF8
船用日標海水濾器
型號：JIS F7121 CBM1061-81
型式：S、LA、LB型
公稱壓力：0.5、1.0MPa
公稱通徑：DN25-DN400
適用介質：海水、淡水
主要材質：鑄鐵、碳鋼、不銹鋼
法蘭吸入止回閥CB/T3478-92
型式：R、RS、Y、YS型
公稱通徑：DN32- DN250
適用介質：油品、海水、淡水
主要零部材質：閥體、閥蓋為灰鑄鐵Ht200或鑄硅黃銅ZCuSn16Si4，
閥盤為鑄硅黃銅ZCuSn16Si4，閥桿為硅黃銅CnZn16Si4
旋啟式止回閥在完全打開的狀況下，流體壓力幾乎不受阻礙，
因此通過閥門的壓力降相對較小。
升降式止回閥的閥瓣坐落位于閥體上閥座密封面上。
此閥門除了閥瓣可以自由地升降之外，其余部分如同截止閥一樣，
流體壓力使閥瓣從閥座密封面上抬起，介質回流導致閥瓣回落到閥座上，
并切斷流動。
止回閥包括旋啟式止回閥和升降式止回閥。旋啟式止回閥有一介鉸鏈機構，
還有一個像門一樣的閥瓣自由地靠在傾斜的閥座表面上。
為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，
以便閥瓣具有足夠有旋啟空間，并使閥瓣真正的、全面的與閥座接觸。
閥瓣可以全部用金屬制成，也可以在金屬上鑲嵌皮革、橡膠、或者采用合成覆蓋面，
這取決于使用性能的要求。
板式止回閥CB/T3819-1999
公稱壓力：1.0 Mpa
適用介質：海水、淡水
公稱通徑：DN50- DN500
主要零部材質：閥體為青銅QA19-2，閥盤為青銅ZQAl9-2
對于不可壓縮性流體用止回閥選擇時首先要對所需要的關閉速度進行評估，
第二步是選擇可能滿足所需要的關閉速度的止回閥的類型；
對于可壓縮性流體用止回閥選擇時可以根據不可壓縮性流體用止回閥的類似方法來進行選擇，
如果介質流動范疇很大，則用于可壓縮性流體的止回閥可使用一減速裝置，
