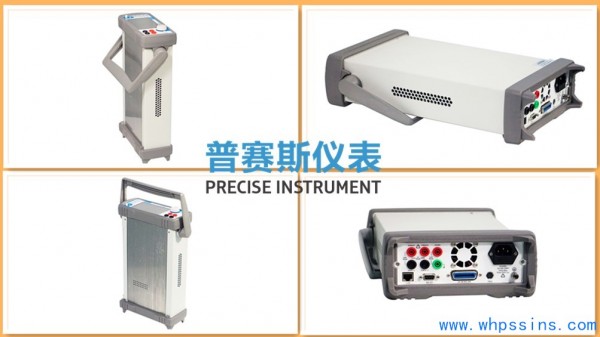

 S100型多功能數字源表認準普賽斯儀表，國產自主，性價比高，S型數字源表在一個半機架尺寸的儀器中結合了電壓源、電流源、電壓表、電流表、電子負載等功能，這些測試功能，令S型觸摸屏數字源表具有I-V特性測試系統、曲線追蹤儀和半導體分析儀的各種測試能力，而成本更低廉。詳情請聯系普賽斯儀表銷售專員為您解答一八一四零六六三四七六

普賽斯數字源表解釋：

1、產品定義：

“源”為電壓源和電流源，“表”為測量表；

“源表”即指一種可作為四象限的電壓源或電流源提供精確的電壓或電流，同時可同步測量電流值或電壓值的測量儀表。（恒流源時測電壓，恒壓源時測電流）

2、產品功能：

 ①集合電壓源、電流源、電壓表、電流表的功能于一身，廣泛用于各類精密器件的測量。

②四象限工作，可作為源或負載



普賽斯數字源表應用優勢：

1、多功能測量需求下的廣泛的適應性，電壓高300V，電流低至100pA；

2、實現“源”的輸出和“表”的測量同步進行，提高測試效率。

3、具備對測試器件的保護功能，可進行自我限制，避免因過充而造成的對測試器件的損害；

精確的電壓電流限制功能，為器件提供完善的保護功能，避免器件損壞。

4、觸屏圖形化操作，使用簡單。開放式平臺，可根據實際應用的需求而針對性的開發軟件。



普賽斯數字源表技術參數

最大輸出功率：30W，4象限源或肼模式；

源限度：電壓源：±30V（≤1A量程），±300V（≤100mA量程）；

電流源：±1.05A（≤30V量程），±105mA（≤300V量程）；

過量程： 105%量程，源和測量；

穩定負載電容：<22nF；

寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；

線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<80uV；

最大采樣速率：1000 S/s；

觸發：支持IO觸發輸入及輸出，觸發極性可配置；

輸出接口：前后面板香蕉頭插座輸出，同一時刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太網；

電源：AC 100~240V 50/60Hz；

工作環境：25±10℃；

尺寸：106mm高 × 255mm寬 × 425mm長；



普賽斯數字源表應用：

1、微電子行業：晶圓測試和半導體封裝測試二個環節；

2、光伏電池：IV測試，放電掃描曲線

3、鋰電池行業：電池充放電性能測試系統環節；

4、半導體器件：二極管、三極管、MOS管的電性能測試

5、傳感器行業：電阻式傳感器、電阻應變式傳感器、壓阻式傳感器、霍爾傳感器、光敏傳感器、酸、堿、鹽濃度傳感器、電導傳感器。

6、納米材料：IV測試、輸入曲線、輸出曲線

7、有機材料：IV測試、輸入曲線、輸出曲線
