源表定義
“源表”又稱“數字源表”、“源測量單元”，是一種可編程控制，作電壓源或電流源提供精確的電壓或電流，并同步測量和IV掃描的通用儀表。
源表特點：
多功能：可作源和負載，又能測；
高效率：滿足多種測試需求；
可編程控制：高精度可調，靈活控制；
IV掃描：快速、直觀顯示，一步操作。
應用領域：
分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC、GaN等器件；
能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等
傳感器特性測試，電阻率、霍爾效應等
有機材料特性測試，電子墨水、印刷電子技術等
納米材料特性測試，石墨烯、納米線等
測試功能：
|
微電路 |
||
|
1 |
晶圓 |
L-IV測試，輸入曲線、輸出曲線 |
|
2 |
芯片 |
L-IV測試，輸入曲線、輸出曲線 |
|
器件 |
||
|
1 |
二極管 |
正向?qū)妷骸⒄螂娏鳌⒎聪驌舸╇妷骸⒎聪蚵╇娏?/p> |
|
2 |
三極管 |
L-IV測試，輸入曲線、輸出曲線 |
|
3 |
MOSFET |
L-IV測試，輸入曲線、輸出曲線 |
|
4 |
IGBT |
L-IV測試，輸出曲線、轉移曲線 |
|
5 |
晶閘管 |
正向電壓電流曲線、反向電壓電流曲線、觸發特性 |
|
電池 |
||
|
1 |
鋰電池 |
IV測試，充放電掃描曲線 |
|
2 |
光伏電池 |
IV測試，放電掃描曲線 |
|
材料 |
||
|
1 |
石墨烯 |
IV測試、輸入曲線、輸出曲線 |
|
2 |
納米線 |
IV測試、輸入曲線、輸出曲線 |

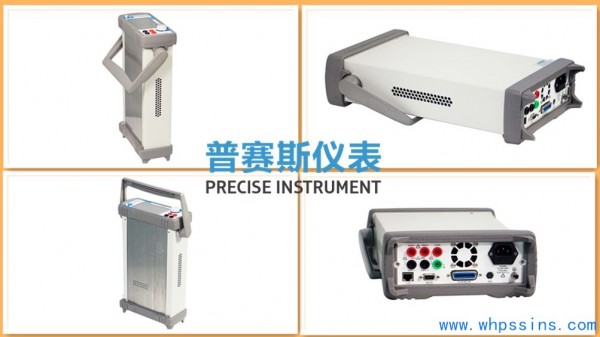

對標2400國產數字源表S300型特點：
1、5寸800*480觸摸顯示屏，全圖形化操作
2、內置強大的功能軟件，加速用戶完成測試，如LIV、PIV
3、源及測量的準確度為0.1%，分辨率5數位
4、四象限工作（源和肼），源及測量范圍：電流100pA~1A，電壓0.3mV~300V
5、豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
6、支持USB存儲，一鍵導出測試報告
7、支持多種通訊方式，RS-232、GPIB及以太網
S系列源表參數：
|
源限度 |
電壓源: +30V (≤1A量程) , +300V (≤100mA量程) ; |
|
電流源 |
士1.05A(≤30V量程)，+105mA (≤300V量程) ; |
|
過量程 |
105%量程,源和測量; |
|
穩定負載電容 |
<22nF ; |
|
寬帶噪聲(20MHz) |
2mVRMS(典型值)，<20mVVp-p(典型值); |
|
線纜保護電壓 |
輸出阻抗1K9 ,輸出電壓偏移<80uV ; |
|
最大采樣速率 |
1000采樣點/秒; |
|
觸發 |
支持IO觸發輸入及輸出,觸發極性可配置; |
|
輸出接口 |
前后面板香蕉頭插座輸出,同- -時刻只能用前或者后面板接口; |
|
通信口 |
RS-232、GPIB、 以太網; |
|
電源 |
AC 100~ 240V 50/60Hz ; |
|
工作環境 |
25+10°C ; |
|
尺寸 |
106mm高x 255mm寬x 425mm長; |
|
重量 |
5Kg ; |
|
質保期 |
3年; |
國產優勢
1、自主研發，符合大環境下國內技術自給的需求；
2、性價比高；
3、可及時與客戶溝通，為客戶提供高性價比系統解決方案。及時指導客戶編程，加速測試系統開發。
常見答疑：
1、 為什么你們的測量精度比不上進口產品？
0.1%精度已能滿足絕大部分行業應用，具有更高的性價比。普賽斯儀表也在研發更高精度的源表，不過價格會稍高。
2、 通道數量所體現的具體產品差異是什么？
對于很多芯片而言，往往需要多個通道的源表進行測試。集成多個通道有利于減少系統體積、減少開發難度。目前普賽斯儀表臺式源表僅提供單通道。但插卡式源表可實現多通道。
3、 普通源表與插卡式源表的具體異同？
插卡式源表是一種無觸屏顯示的、由多種源表子卡組成的組合式儀表。子卡功能與臺式源表功能基本一致，子卡必須在特定的主機內才能工作。插卡式源表由上位機控制，具有單位體積內通道密度更高、可根據實際情況自由組合源表子卡等特點，最高可支持達40通道。目前已規劃單卡單通道和單卡4通道源表子卡。
4、關于軟件
S系列軟件，兼容2400和2450，對使用2400和2450搭建的已有測試系統，可以實現替換，而無需修改測試系統軟件。
5、關于測試搭建
簡易測試連接電極直接測試，其它要求可采取與探針臺，測試機配套使用。
