脈沖源表簡介

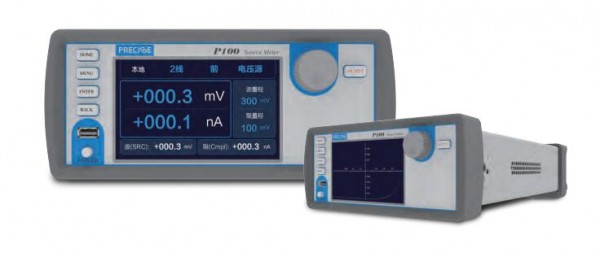

P系列脈沖源表是普賽斯在直流源表的基礎上新打造的一款高精度、大動態、數字觸摸源表，匯集電壓、電流輸入輸出及測量等多種功能，Z大脈沖輸出電流達10A，Z大輸出電壓達300V，支持四象限工作，因此能廣泛的應用于各種電氣特性測試中。P系列源表適用于各行各業使用者，特別適合現代半導體、納米器件和材料、有機半導體、印刷電子技術以及其他小尺寸、低功率器件特性分析。
脈沖源表應用
•納米材料特性測試，石墨烯、納米線等
•有機材料特性測試，電子墨水、印刷電子技術等
•能量與效率特性測試，LED/AMOLED、太陽能電池、電池、DC-DC轉換器等
•分立半導體器件特性測試，電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SIC等
•傳感器特性測試，電阻率、霍爾效應等
脈沖源表特點
•5寸觸摸顯示屏全圖形化操作
•內置強大的功能軟件，加速用戶完成測試，如LIV、PIV
•源及測量的準確度為0.1%，分辨率5位半
•四象限工作（源和肼），源及測量范圍廣：電流低至1pA，電壓高至300V
•Z小脈沖寬度100uS
•豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描
•支持USB存儲，一鍵導出測試報告
•支持多種通訊方式，RS-232、GPIB及以太網
技術指標
|
電壓 |
源 |
測量 |
||
|
量程 |
分辨率 |
準確度±(% rdg.+volts) |
分辨率 |
準確度±(% rdg.+volts) |
|
300mV |
30uV |
0.1%±300uV |
30uV |
0.1%±300uV |
|
3V |
300uV |
0.1%±500uV |
300uV |
0.1%±500uV |
|
30V |
3mV |
0.1%±3mV |
3mV |
0.1%±3mV |
|
100V |
10mV |
0.1%±10mV |
10mV |
0.1%±10mV |
|
300V |
30mV |
0.1%±30mV |
30mV |
0.1%±30mV |
|
電流 |
源 |
測量 |
||
|
量程 |
分辨率 |
準確度±(% rdg.+A) |
分辨率 |
準確度±(% rdg.+A) |
|
10nA |
1pA |
0.1%±50pA |
1pA |
0.1%±50pA |
|
100nA |
10pA |
0.1%±0.1nA |
10pA |
0.1%±0.1nA |
|
1uA |
100pA |
0.1%±1nA |
100pA |
0.1%±1nA |
|
10uA |
1nA |
0.1%±5nA |
1nA |
0.1%±5nA |
|
100uA |
10nA |
0.1%±50nA |
10nA |
0.1%±50nA |
|
1mA |
100nA |
0.1%±300nA |
100nA |
0.1%±300nA |
|
10mA |
1uA |
0.1%±5uA |
1uA |
0.1%±5uA |
|
100mA |
10uA |
0.1%±20uA |
10uA |
0.1%±20uA |
|
1A |
100uA |
0.1%±2mA |
100uA |
0.1%±2mA |
|
3A |
300uA |
0.1%±3mA |
300uA |
0.1%±3mA |
|
10A |
1mA |
0.1%±5mA |
1mA |
0.1%±5mA |
脈沖技術指標如下：
|
Z大電流極限 |
Z大脈寬 |
Z大占空比 |
|
100mA@300V |
DC，無限制 |
100% |
|
1A@30V |
DC，無限制 |
100% |
|
1A@300V |
5mS |
3% |
|
3A@100V |
10mS |
5% |
|
10A@30V |
1mS |
5% |
Z小可編程脈寬200us，在部分量程上脈寬大于該值；脈寬可編程分辨率20us，脈寬編程精度±10uS。
其它技術指標如下：
源限度：直流模式Z大輸出功率30W，脈沖模式Z大功率300W，4象限源或肼模式；
過量程： 105%量程，源和測量；
穩定負載電容：<22nF；
寬帶噪聲(20MHz)：3mV RMS（典型值），<20mV Vp-p（典型值）；
FORCR HI和SENSE HI之間的Z大電壓為：3V；
FORCR LO和SENSE LO之間的Z大電壓為：3V；
線纜保護電壓：輸出阻抗1KΩ，輸出電壓偏移<5mV；
Z大采樣速率：100000 S/s；
觸發：支持IO觸發輸入及輸出，觸發極性可配置；
輸出接口：后面板接口；
通信口：RS-232、GPIB、以太網；
電源：AC 100~240V 50/60Hz；
工作環境：25±10℃；
尺寸：106mm高 × 255mm寬 × 425mm長；
質保期：1年；
脈寬200us國產數字源表P系列訂貨信息
|
型號 |
SMU P100 |
SMU P200 |
SMU P300 |
|
源精度 |
0.1% |
0.1% |
0.1% |
|
測量精度 |
0.1% |
0.1% |
0.1% |
|
Z大功率 |
30W |
30W |
30W |
|
Z小電壓量程 |
300mV |
300mV |
300mV |
|
Z大電壓量程 |
30V |
100V |
300V |
|
Z小電流量程 |
10nA |
10nA |
10nA |
|
Z大電流量程 |
10A |
10A |
10A |
