一、柔性電子簡述
柔性電子又稱為塑料電子、印刷電子、有機電子、聚合體電子等，將有機或者無機材料電子器件制作在柔性、可延性塑料或薄金屬基板上的新興電子技術。由于FPC柔性線路板及電子系統可實現彎曲、折疊、延展，且功能不會因此而受到影響，其獨特的柔性和延展性使得柔性電子在信息、能源、醫療、國防等領域具有廣泛應用前景。
為了保證柔性電子的正常使用，柔性材料在應用在電路中時我們必須要對柔性材料的電學特性做一個詳細的了解。因?yàn)槿嵝圆牧显谛巫兒笏淖杩箷?huì)發生變化，并且形變程度不同，阻抗的變化也不同。以往測試柔性電子材料電學特性都是人工測量，需要一臺電壓源，電流表，再手動算出電阻值的變化。隨著柔性電子材料的大規模應用，手動已經遠遠不能滿足測試需求。現在我們使用普賽斯源表可以實現快速測量。
二、柔性電子測試

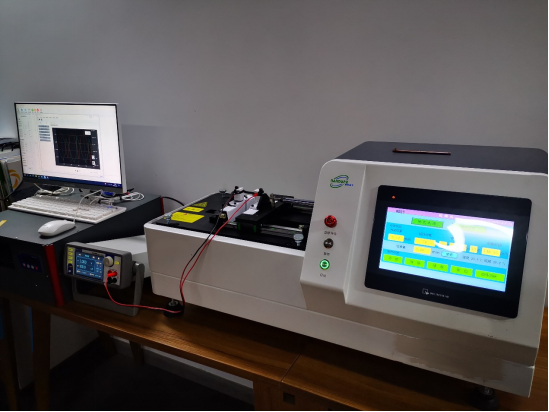

圖1 S100源表搭配拉伸設備組成柔性電子材料測試系統
圖中連接線使用的是普通銅芯線，為了更準確的測試結果可采用同軸線連接測試。
在拉伸設備的夾具上固定好柔性材料，設置拉升距離與速度，點擊啟動開始拉伸。源表上我們給一個恒定的電壓源，同時源表會時時測試電路中的電流和電壓。如圖2所示
圖2 源表測量輸出恒電壓并測試電流和電壓
數字源表功能：
①集合電壓源、電流源、電壓表、電流表、電子負載的功能于一身，廣泛用于各類精密器件的測量。
②四象限工作，可作為源或負載
數字源表優點：
同時精確提供和測量電壓和/或電流；
同步測量，減少測試時間
提供和測量非常廣的電流和電壓；
電壓測試范圍30uV-300V,電流測試范圍1pA-1A
支持運行用戶腳本程序，無需電腦控制，提高生產測試速度；
序列測試，簡化操作，降低成本
采用用戶熟悉的圖形界面，不管用戶經驗是否豐富，使用起來都非常簡便；
觸屏操作
與傳統電源比：
電源過零需要改變線連接方式；
增加需反復開關機械開關，降低了設備可靠性
電壓電流限制精度有限；
電壓1%，電流10mA
與電源結合萬用表組合比：
萬用表電源組合需要編程實現設備控制及同步；
復雜連線、編程開發
電源限壓限流性能差
限壓限流精度低，瞬態特性也無法保證
柔性材料測試數字源表認準普賽斯儀表，國產自主研發，廠家直銷！性價比高，測試范圍更廣，輸出電壓高達300V，支持USB存儲，一鍵導出報告，符合大環境下國內技術自給的需求，可及時與客戶溝通，為客戶提供高性價比系統解決方案，及時指導客戶編程，加速測試系統開發，詳情請聯系普賽斯儀表銷售專員為您解答一八一四零六六三四七六
